Автомобиль Opel Astra A (Опель Астра)



Все автомобили  »  Opel Astra A (Опель Астра) .

4.2.1 Система отопления и вентиляции

4.2. Система отопления и вентиляции

ОБЩИЕ СВЕДЕНИЯ

Направление потоков воздуха в системе отопления вентиляции

Система отопления и вентиляции Opel Astra A

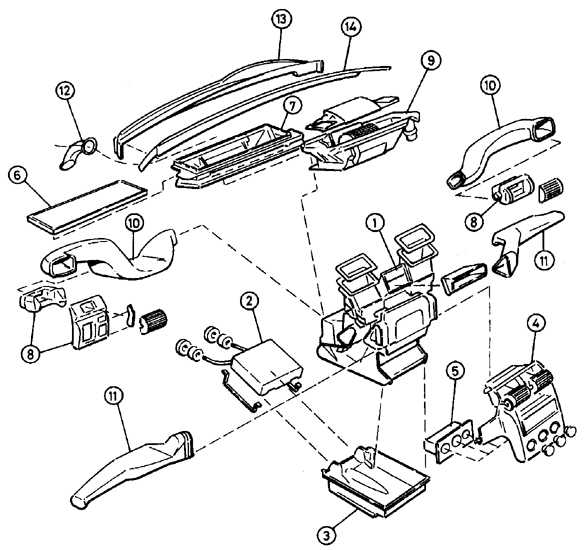

Элементы системы отопления/ вентиляции

Система отопления и вентиляции Opel Astra A

1 – распределительная коробка;
2 – калорифер;
3 – Нижний кожух калорифера;
4 – центральная панель;
5 – панель управления;
6 – фильтр;
7 – кожух фильтра;

 8 – кожух вентиляционной решетки;
9 – вентилятор;
10 – воздушный патрубок;
11 – центральный воздушный патрубок;
12 – трубка слива воды;
13 – водоотражательный щиток;
14 – панель перед ветровым стеклом

Система отопления/ вентиляции состоит из воздушного фильтра, трех- (или четырех-) скоростного вентилятора, вентиляционных решеток и воздушных патрубков.
