12.36 Панель верхнего люка

12.36. Панель верхнего люка

ОБЩИЕ СВЕДЕНИЯ

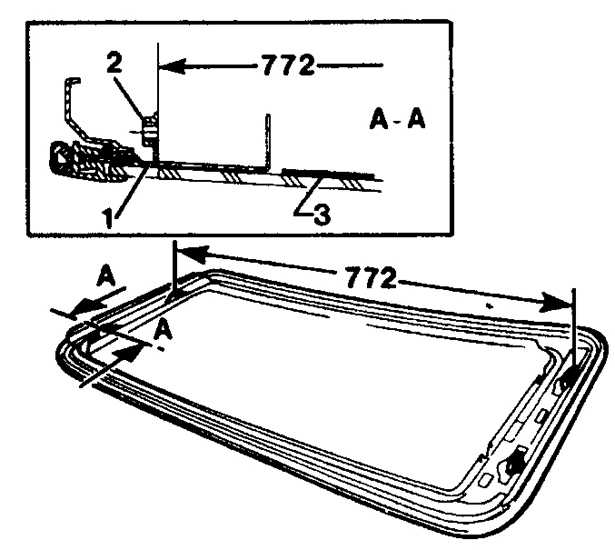

Размеры крепежного фланца стекла верхнего люка

Панель верхнего люка Opel Astra A 1 – крепежный фланец;

2 – гайка;

3 – защитная фольга;

А–А – линия разреза;

Размеры даны в миллиметрах

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отведите солнцезащитный экран до конца назад и наполовину откройте люк.
Панель верхнего люка Opel Astra A Панель верхнего люка Opel Astra A

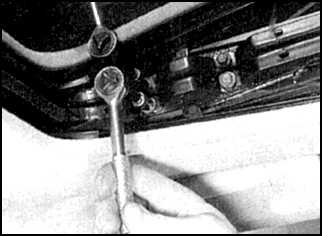

2. Открутите четыре крепежных винта и снимите пластиковую декоративную рамку.
3. Передвиньте стеклянную панель вперед и откройте ее до конца.
Панель верхнего люка Opel Astra A 4. Снимите декоративную пластиковую полоску.
Панель верхнего люка Opel Astra A 5. Открутите крепежные винты направляющих и снимите стекло.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка проводится в обратном порядке снятия. Подогните крепежные фланцы, если необходимо.
Панель верхнего люка Opel Astra A 2. Отрегулируйте положение панели перед затяжкой крепежных винтов.
